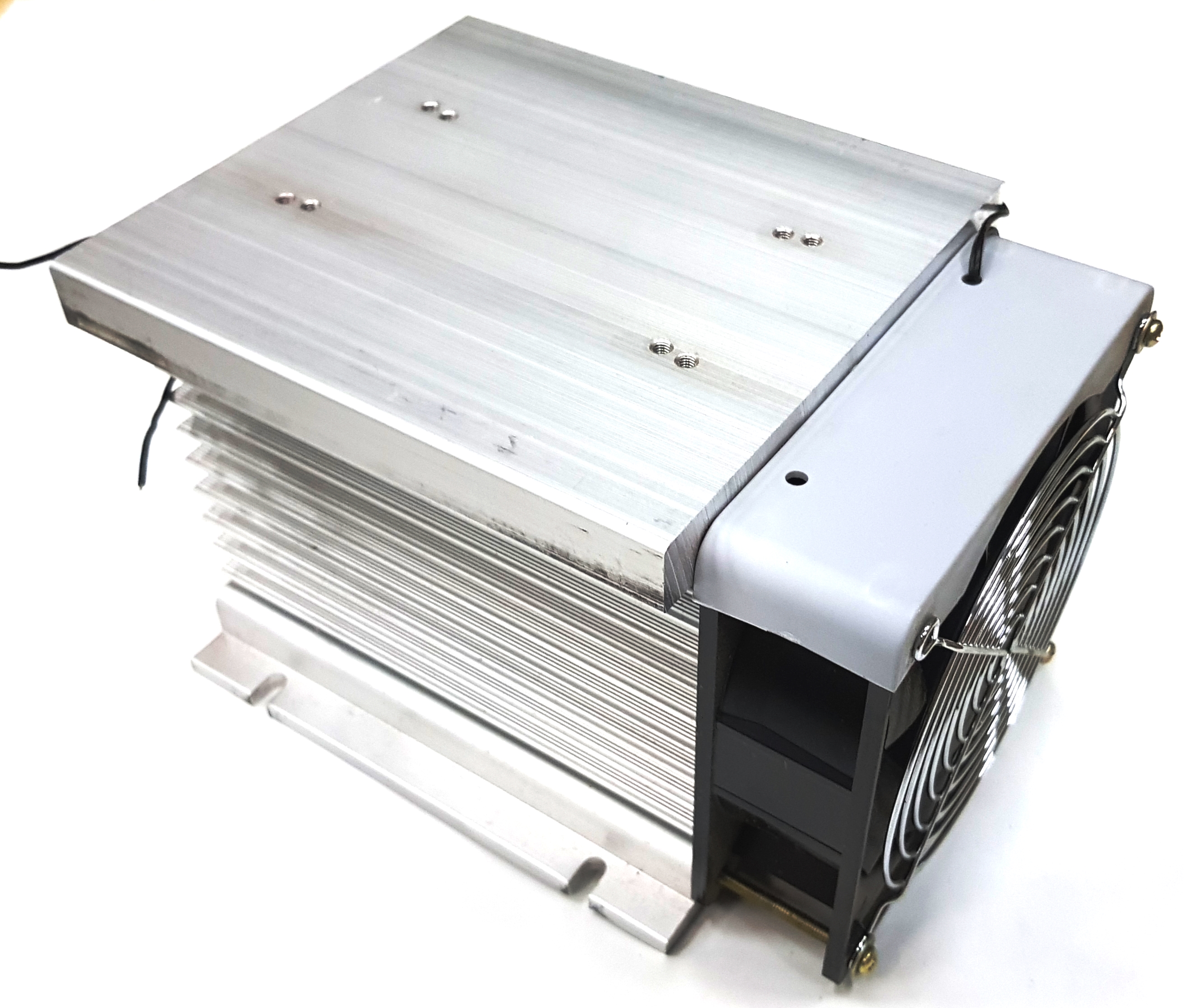

Радиатор W155F
Достоинства твердотельных реле широко известны - они не имеют движущихся механических частей, и, следовательно, нет причин для их механического повреждения и износа. Однако, традиционные твердотельные реле могут быть выведены из строя от воздействия трех локальных факторов: перенапряжения, перегрузки по току (в том числе к.з.), и перегреву из-за недостаточного отвода тепла. Так, например, для большинства твердотельных реле действует условие, что температура основания реле не должна превышать 80°С.
Следует отметить, что рекомендации по выбору радиатора в зависимости от тока нагрузки являются «усредненными», так как эффективность охлаждения радиатором зависит как от конструкции самого радиатора, так и температуры и скорости движения воздушного потока.
При применении радиаторов охлаждения для твердотельных реле необходимо соблюдать следующие условия:
Кроме того, твердотельное реле не должно устанавливаться в замкнутом пространстве, лишенном движения воздуха, а также на пластиковой, либо окрашенной поверхности.
Следует отметить, что рекомендации по выбору радиатора в зависимости от тока нагрузки являются «усредненными», так как эффективность охлаждения радиатором зависит как от конструкции самого радиатора, так и температуры и скорости движения воздушного потока.
При применении радиаторов охлаждения для твердотельных реле необходимо соблюдать следующие условия:
- радиаторы устанавливаются с вертикальным расположением ребер, чтобы ничто не мешало естественной циркуляции воздуха вдоль радиатора;
- использование теплопроводящей пасты улучшает теплопередачу от реле к радиатору.
Кроме того, твердотельное реле не должно устанавливаться в замкнутом пространстве, лишенном движения воздуха, а также на пластиковой, либо окрашенной поверхности.
Подробнее
7 104 руб./шт
-
+
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Описание
- Характеристики
- Задать вопрос
-
ОписаниеДостоинства твердотельных реле широко известны - они не имеют движущихся механических частей, и, следовательно, нет причин для их механического повреждения и износа. Однако, традиционные твердотельные реле могут быть выведены из строя от воздействия трех локальных факторов: перенапряжения, перегрузки по току (в том числе к.з.), и перегреву из-за недостаточного отвода тепла.
Так, например, для большинства твердотельных реле действует условие, что температура основания реле не должна превышать 80°С. Предотвратить это можно с помощью 2-х термодатчиков, установленных на наших радиаторах;
Если температура радиатора выше 40 градусов, включается вентилятор и начинается процесс охлаждения.
Если температура радиатора выше 80 градусов, твердотельное реле выключается, предотвращая повреждение реле.
Следует отметить, что рекомендации по выбору радиатора в зависимости от тока нагрузки являются «усредненными», так как эффективность охлаждения радиатором зависит как от конструкции самого радиатора, так и температуры и скорости движения воздушного потока.
При применении радиаторов охлаждения для твердотельных реле необходимо соблюдать следующие условия:
- радиаторы устанавливаются с вертикальным расположением ребер, чтобы ничто не мешало естественной циркуляции воздуха вдоль радиатора;
- использование теплопроводящей пасты улучшает теплопередачу от реле к радиатору.
Кроме того, твердотельное реле не должно устанавливаться в замкнутом пространстве, лишенном движения воздуха, а также на пластиковой, либо окрашенной поверхности. -
Характеристики

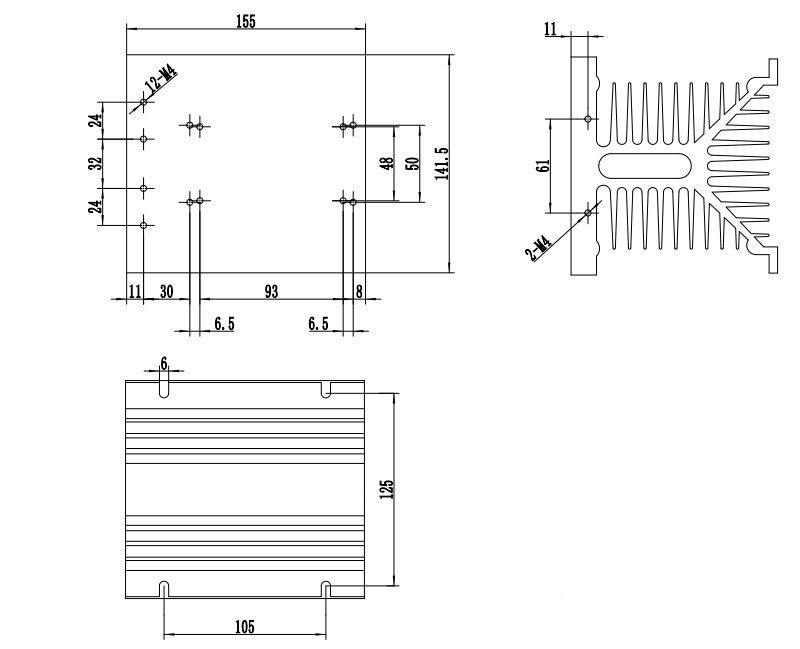

Дополнительно вентилятор 120*120мм и термодатчики в комплекте Масса ≤ 3185 г Материал корпуса Алюминий Габариты 155х125х135мм(без вентилятора) Монтируемое ТТР (1Ф) SAM (1шт.) Монтируемое ТТР (3Ф) SA3 (1шт.) Макс. ток реле(1Ф) к радиаторам 600 А Макс. ток реле(3Ф) к радиаторам 150 А Чертеж Загрузить Документация Загрузить -
