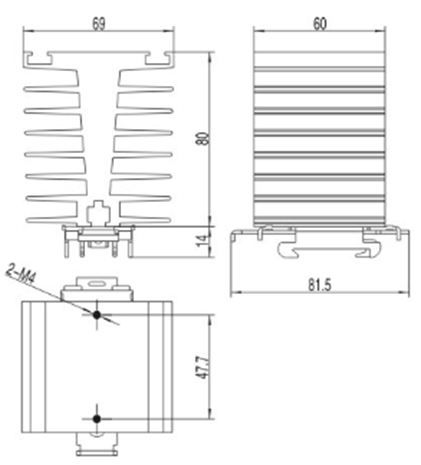

H60

Достоинства твердотельных реле широко известны - они не имеют движущихся механических частей, и, следовательно, нет причин для их механического повреждения и износа. Однако, традиционные твердотельные реле могут быть выведены из строя от воздействия трех локальных факторов: перенапряжения, перегрузки по току (в том числе к.з.), и перегреву из-за недостаточного отвода тепла. Так, например, для большинства твердотельных реле действует условие, что температура основания реле не должна превышать 80°С.
Следует отметить, что рекомендации по выбору радиатора в зависимости от тока нагрузки являются «усредненными», так как эффективность охлаждения радиатором зависит как от конструкции самого радиатора, так и температуры и скорости движения воздушного потока.
При применении радиаторов охлаждения для твердотельных реле необходимо соблюдать следующие условия:
-радиаторы устанавливаются с вертикальным расположением ребер, чтобы ничто не мешало естественной циркуляции воздуха вдоль радиатора;
-использование теплопроводящей пасты улучшает теплопередачу от реле к радиатору.
Кроме того, твердотельное реле не должно устанавливаться в замкнутом пространстве, лишенном движения воздуха, а также на пластиковой, либо окрашенной поверхности.
Следует отметить, что рекомендации по выбору радиатора в зависимости от тока нагрузки являются «усредненными», так как эффективность охлаждения радиатором зависит как от конструкции самого радиатора, так и температуры и скорости движения воздушного потока.
При применении радиаторов охлаждения для твердотельных реле необходимо соблюдать следующие условия:
-радиаторы устанавливаются с вертикальным расположением ребер, чтобы ничто не мешало естественной циркуляции воздуха вдоль радиатора;
-использование теплопроводящей пасты улучшает теплопередачу от реле к радиатору.
Кроме того, твердотельное реле не должно устанавливаться в замкнутом пространстве, лишенном движения воздуха, а также на пластиковой, либо окрашенной поверхности.

ТТР |
Однофазные |
Однофазные Модульного исполнения |
Трехфазные |
||||
1 реле |
2 реле |
3 реле |
1 реле |
2 реле |
3 реле |
1 реле |
|
25А |
H60 |
L150 |
G150 |
- |
- |
- |
H100 |
40A
|
- |
- |
- |
L150 |
|||
60A |
H80 |
L180 G150 |
G150 W125 |
- |
- |
- |
L180/C125 |
80A |
- |
- |
- |
||||
100A |
H100 |
C125 G150 |
W125 |
H100 |
G150 |
W155 |
W125 |
120A |
- |
- |
- |
||||
150A |
- |
- |
- |
L150 |
W125 |
W210 |
W155 |
200A |
- |
- |
- |
W210 |
|||
300A |
- |
- |
- |
W125 |
W155 |
W300 |
W300 |
400A |
- |
- |
- |
- |
|||
500A |
- |
- |
- |
W210 |
W210*2 |
W210*3 |
- |
600A |
- |
- |
- |
- |
|||
800A |
- |
- |
- |
W300 |
W300*2 |
W300*3 |
- |
1000A |
- |
- |
- |
-
|
